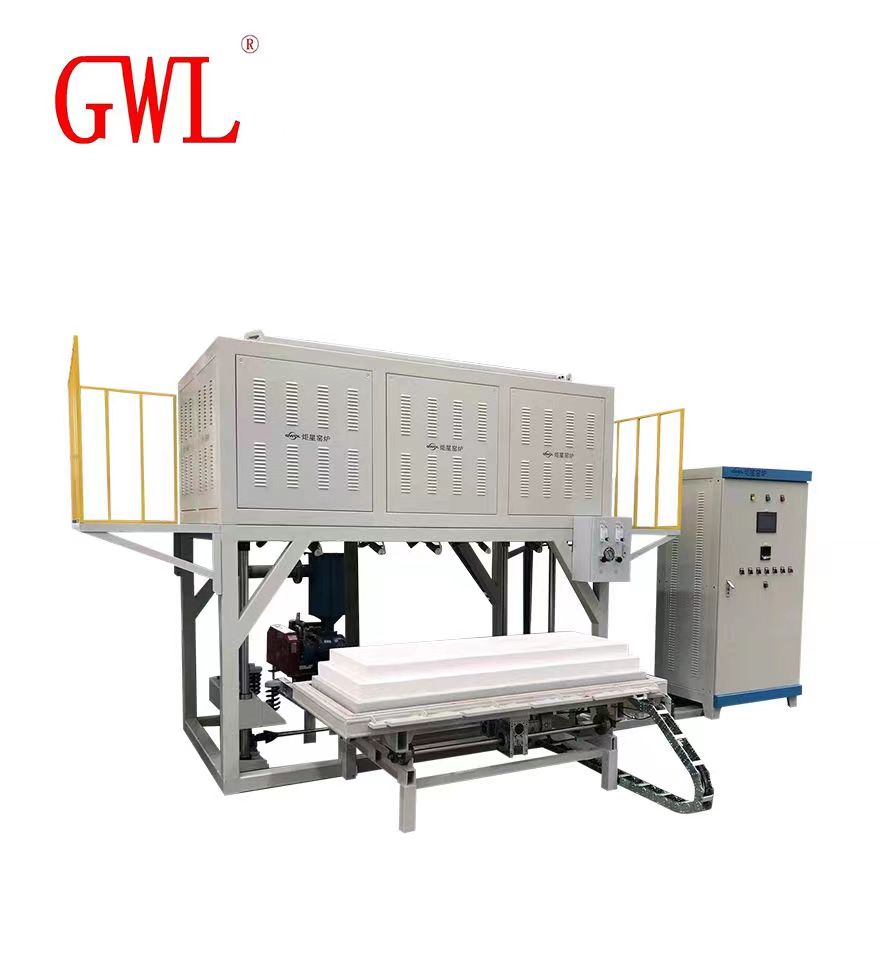

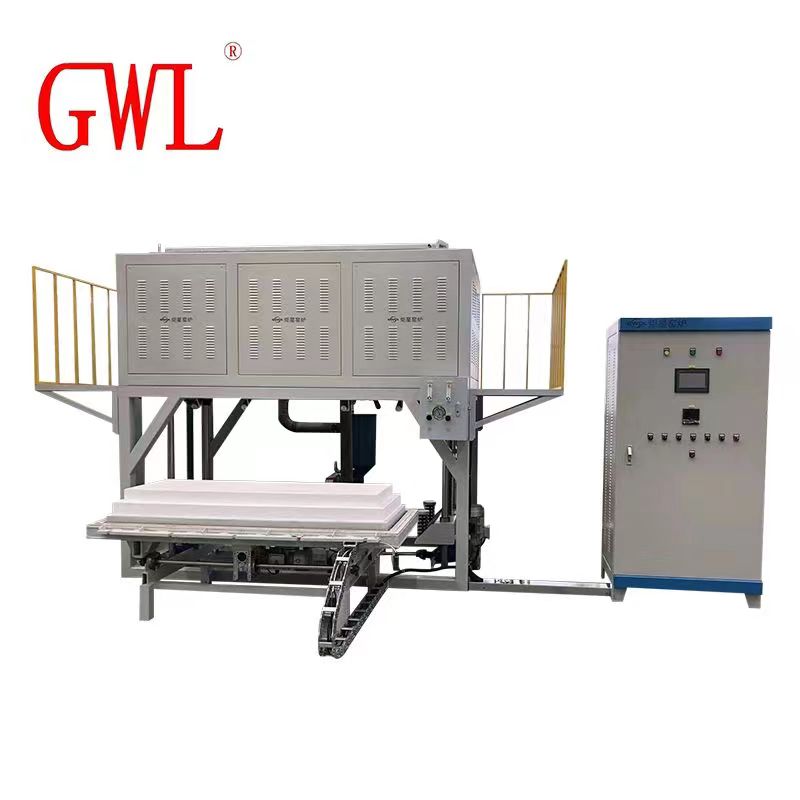

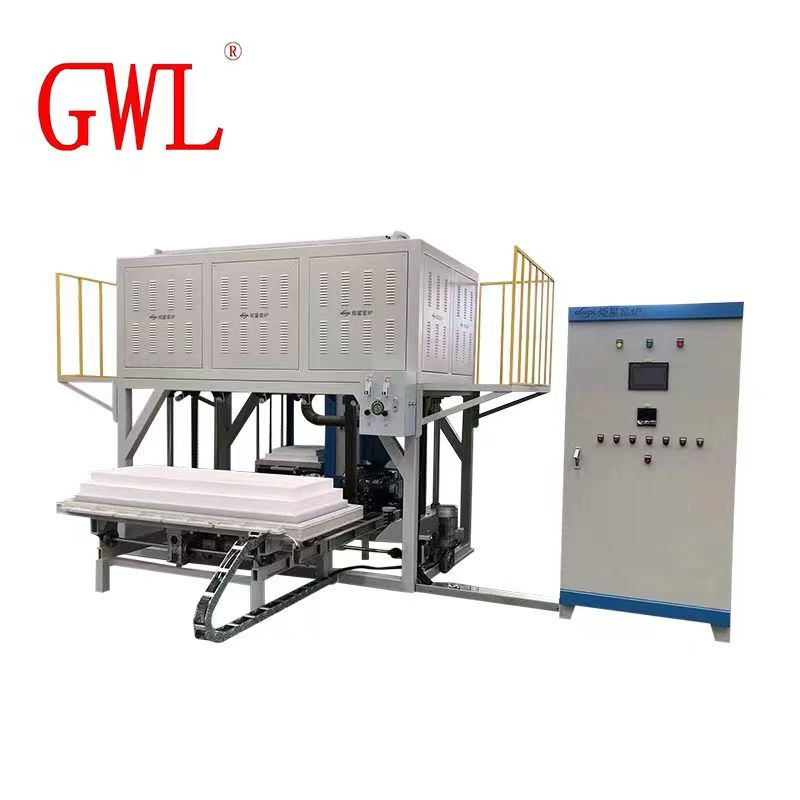

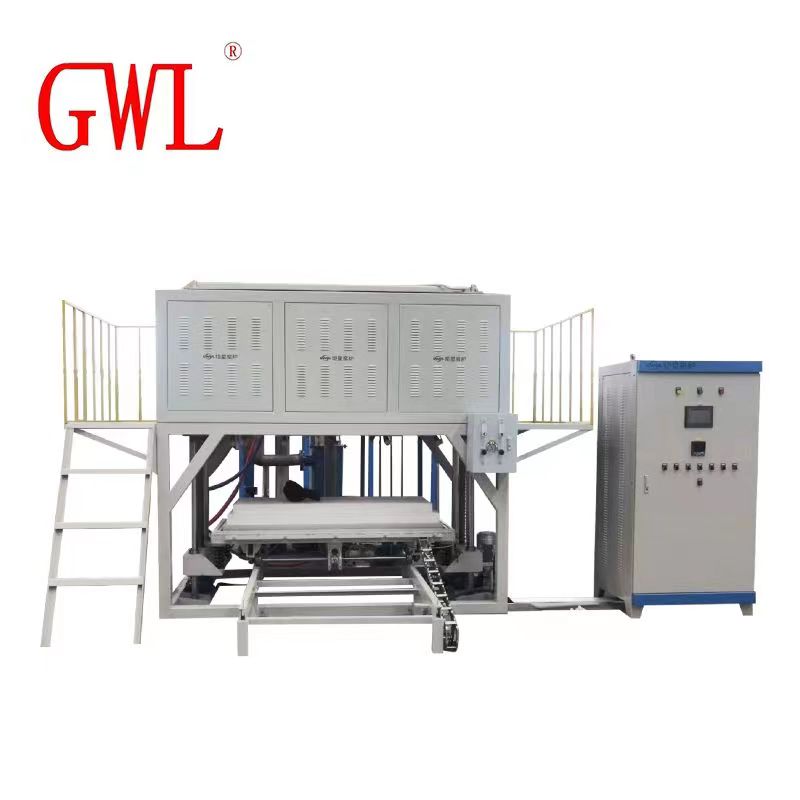

真空碳化升降炉
  • 真空碳化升降炉
  • 真空碳化升降炉
产品名称:真空碳化升降炉 型号:GWL-ZQSS 产品特点:广泛用于陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材等领域的生产及实验

碳化炉技术参数:

温度

1000


最高使用温度

1100



可长期使用温度

1000



控制范围为

300至1200度



测温元件

热电偶分度号K,测温范围0-1350度



发热元件装位置

两侧 1.5米的两面为加热面



控温精度

±1度(集成化电路控制,无超调现象)



炉温均匀性

±7度



升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟10度(10度/min)、最慢升温速率每小时1度(1度/h)



发热元件

采用硅碳直棒  石英管保护套保护发热元件



炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点



炉体结构

电炉三层外壳,炉体采用了国际先进的风冷双层炉体结构,有效的风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;保证了良好的工作环境




装料台进出

装料台进出采用电动丝杠机械传动,进出速度可调,稳定性好,精准度高。



装料台升降

装料台的升降采用两根丝杠升降,四根导向轴,升降速度可调。



装料台与炉口结合

炉门开启方式为底部垂直升降;装料台与炉口有3-4层锥度台阶软密封,台阶上布置有弹性高温密封条,能有效的吸收炉口与装料台耐火材料的膨胀;



装料台耐材

装料台采用真空成型高纯氧化铝聚轻材料与高纯氧化铝空心球板组合制作而成,既保证了保温性能又保证了承重性能。



耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰和载重位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好(节能效果是老式电炉的80%以上)



保温材料

采用三层保温,分别为:硅酸铝纤维板、氧化铝纤维板、氧化铝(多晶)纤维板,节能效果是老式电炉的80%以上。



炉体外壳温度

长期使用不停炉,外壳温度小于45度



保护

采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护



控制

采用闭环技术可控硅模块触发控制,移相触发控制或者过零触发方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。



冷却

设备水冷部位炉顶、炉口水源客户自备,增加快速冷却降温和散热器,罗茨风机



气氛

电炉可通氢气、氮气、氩气、一氧化碳、氧气等



进出气口

8个进气口    1个排气口DN30


真空度

-0.1Mpa



保护

为了防止排气口关闭、排气口堵塞、炉管压力过大产生危险,特制作此系统,原理:由电接点压力表或者压力传感器获得信号,驱动控制模块关闭电磁进气阀,启动电磁排气阀和报警器。从而保护电炉的正常运行



显示参数

时实温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等



按钮

采用进口按钮使用寿命超过100000次,并且带LED指示灯。



温度曲线设定

采用智能温度控制仪,备标准PID、人工智能调节APID或MPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性,具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果;



多条曲线输入

30段程序控制功能,可以输入设定:一条曲线为30段,两条曲线14段/条,三条曲线9段/条,五条曲线5段/条;可同时输入多条曲线,使用时可任意调用。




装箱清单

电炉一台,发热原件两支、棒具两套,坩埚钳一把,高温手套一副



保修范围及期限

电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)
