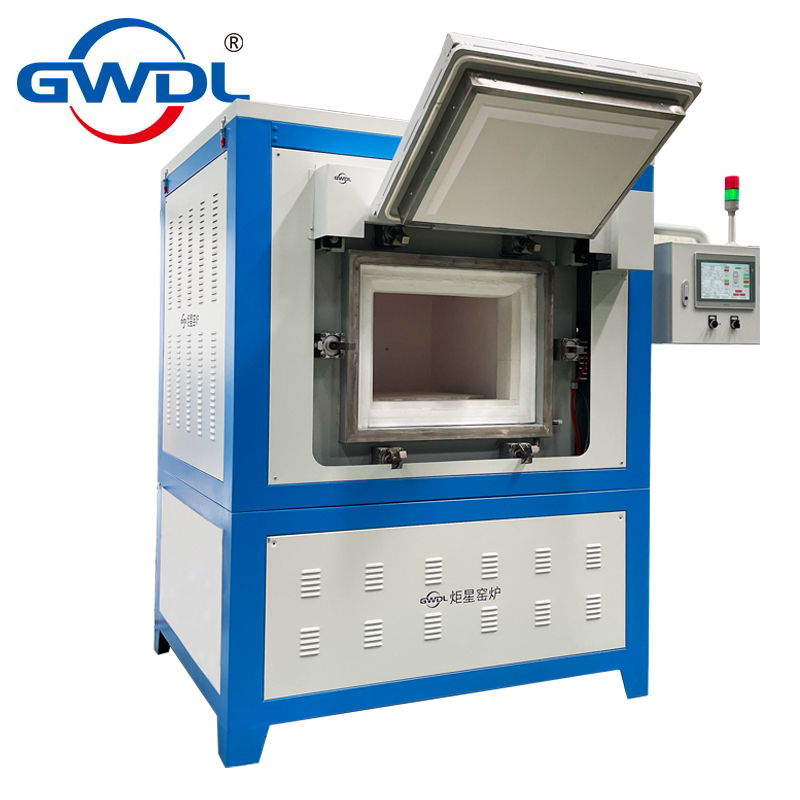

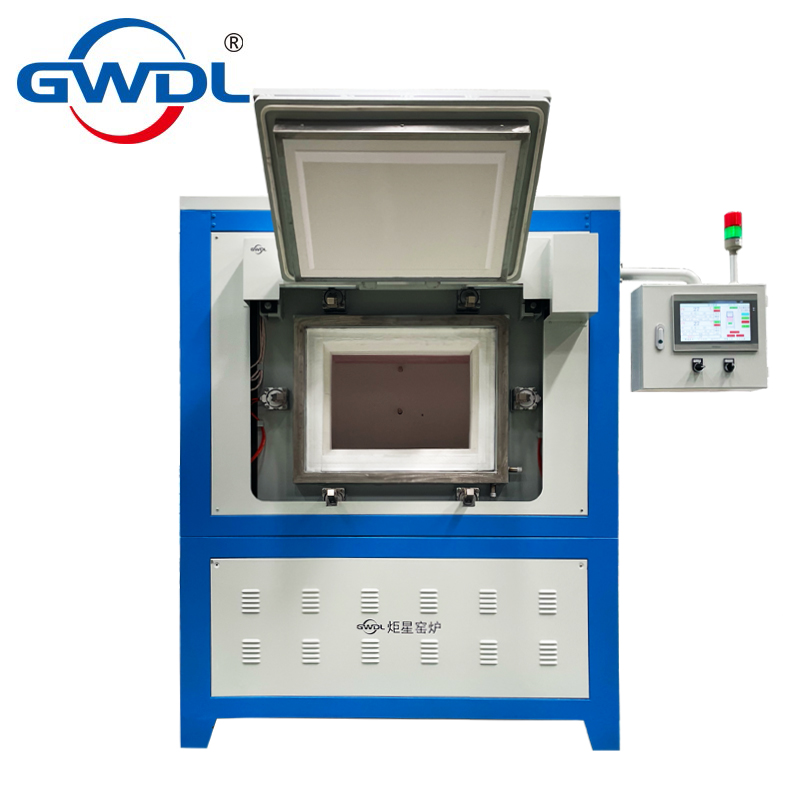

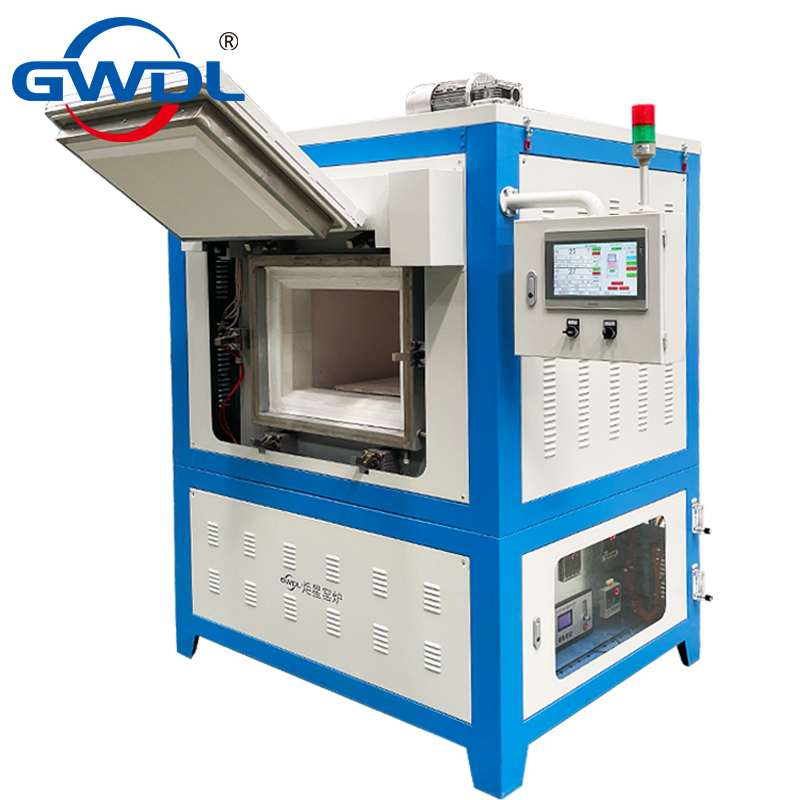

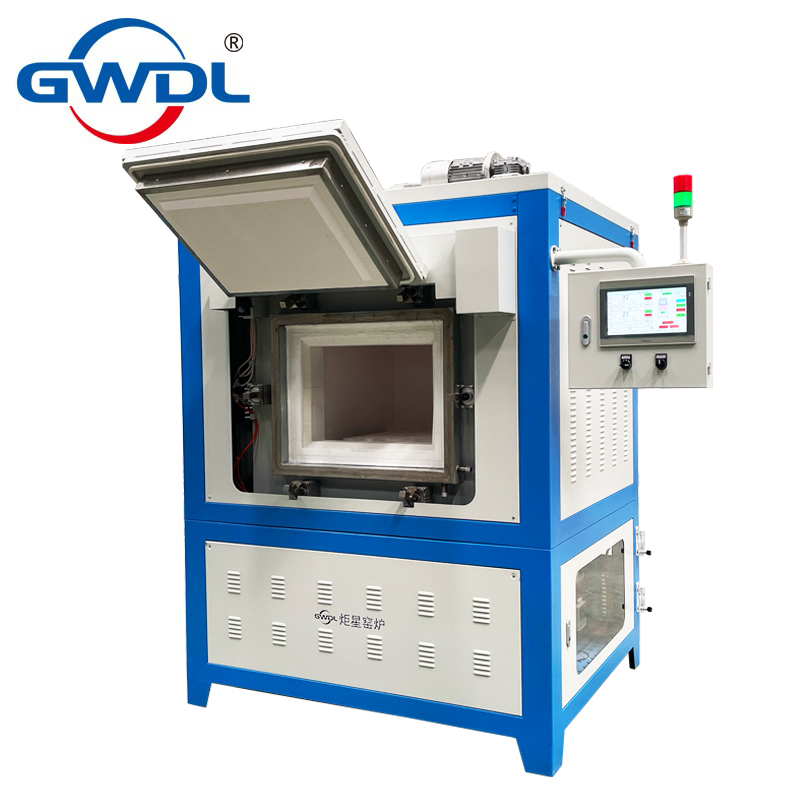

上开门真空气氛箱式炉
  • 上开门真空气氛箱式炉
  • 上开门真空气氛箱式炉
产品名称:上开门真空气氛箱式炉 型号:GWDL-ZQLB-D 产品特点:

技术参数

    类别

参数

1200

型号

GWL-1200ZQLB

炉口尺寸

490mm×350mmW×H

炉膛尺寸

490mm×545mm×570mmW×H×D

有效尺寸

330mm×280mm×330mmW×H×D

匣钵规格

330mm×100mm×330mmW×H×D

承载方式

Sic辊棒支撑匣钵,双层单列排摆放

加热元件

陶瓷管内穿硅碳棒

电源AC

380V

可长期使用温度

1100

控制范围为

501200

热电偶

热电偶分度号K型,国标1级热电偶符合航天2750F标准,上下2个控温热电偶,中间1个测温热电偶。

发热元件及装位置

上下安装硅碳棒,硅碳棒外侧有刚玉管保护。

控温精度

±1度(集成化电路控制,无超调现象)

炉温均匀性

±5度(根据炉膛尺寸大小而定)

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟15度、最慢升温速率每小时1度(1/h

温控仪

温控仪表采用日本导电,上下2个控温采用FP9340段程序)中间测温采用SR13,具备PID精确控制。

氧含量检测

1.   测量范围: 20%~100% O2

2.   基本误差±2%FS

3.   重复性误差:≤1.5%

4.   响应时间:T9030

5.   零点漂移:±2%FS/7d

6.   量程漂移:±2%FS/7d

炉门自动开启方式

炉门开启方式电动上开启,炉门关闭后有6组锁紧气缸有效的把炉门密封。

压力检测

数字压差计0-500Pa实时检测炉内压力

承载方式

碳化硅辊棒支撑匣钵

进气方式

进气采用6组进气管道均匀分布在炉膛内,每个管道都有独立控制流量计,这样设计炉膛里的气氛更加均匀。

流量计

进气可远程控制,加一个氧气和压缩空气流量计(流量计量程根据客户定制)

排气方式

炉膛顶部设计有DN100排气烟囱,用于废气排放;通过插板手动调节排气口大小;

气路阀门

配备两路电磁阀可根据升温程序控制电磁阀的开关

PLC控制

PLC采用西门子后期客户机械手臂使用,电炉整体控制有PLC和触摸屏操作。PLC匹配DCS系统远程数控,( PLC 采用西门子200 Smart 或者1200且自带一个串口,通讯协议Modbus RTU接口预留出来(对应好modbus RTU地址)

真空气氛箱式炉

       10.2寸 触摸屏

项目名称

参数

语言

中文/英文 可随意切换

全屏显示及操作

仪表屏、光柱图、历史趋势、数据报表、报警信息、数据导出、工艺流程、系统管理等

温度控制

触摸屏+高精度集成模块

启动升温

触摸操作

暂定升温

触摸操作

停止升温

触摸操作

温度曲线编制

触摸操作,每条曲线40

实时状态显示

运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百

选择段号启动(跨段启动)

触摸操作

曲线量程

可调

历史曲线(图文)

大约储存20个月

数据报表(EXCEL

大约储存20个月,多点同时显示(可插入优盘扩展)

历史曲线、报表记录(存盘)间隔时间

可调1-3600秒,多点同时显示(可插入优盘扩展)

报警信息语言

中文显示(报警时间及事件中文描述)

数据导出接口

USB(支持鼠标)

打印机接口

并口

操作触摸屏保护

带密码设置(其他人无密码,禁止操作)

密码

触摸屏的操作均可设密码,保证了参数、工艺的泄露,综合管理。

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好

炉体外壳温度

长期使用不停炉,外壳温度小于50

保护

采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了加热和炉门开启加热棒断电,水压过低,过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环SCR控制,移相触发控制或者过零触发方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

温度曲线设定

采用智能温度控制仪

随机配件

发热元件2支,坩埚钳一把,高温手套一副

保修范围及期限

电炉免费保修一年,发热元件不保修

注意事项

1 为两不影响电炉的使用寿命,我们建议最大升温速率和降温速率为小于15/min,(升温过快发热元件寿命会缩短)

2 此电炉炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补

3 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离

4 仪器应放置在空气流通,不潮湿的地方。

发货事项

1 电炉的包装为二层包装,海绵纸包裹后再用塑料薄膜缠绕,再用铁架做底托固定。

2 国内免费送货上门(市区内免费送货)

3 在电炉运输过程中出现的任何损坏有我方承担

4 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。
