大型双料台升降炉
  • 大型双料台升降炉
  • 大型双料台升降炉
产品名称:大型双料台升降炉 型号:GWL-SS 产品特点:



技术参数:

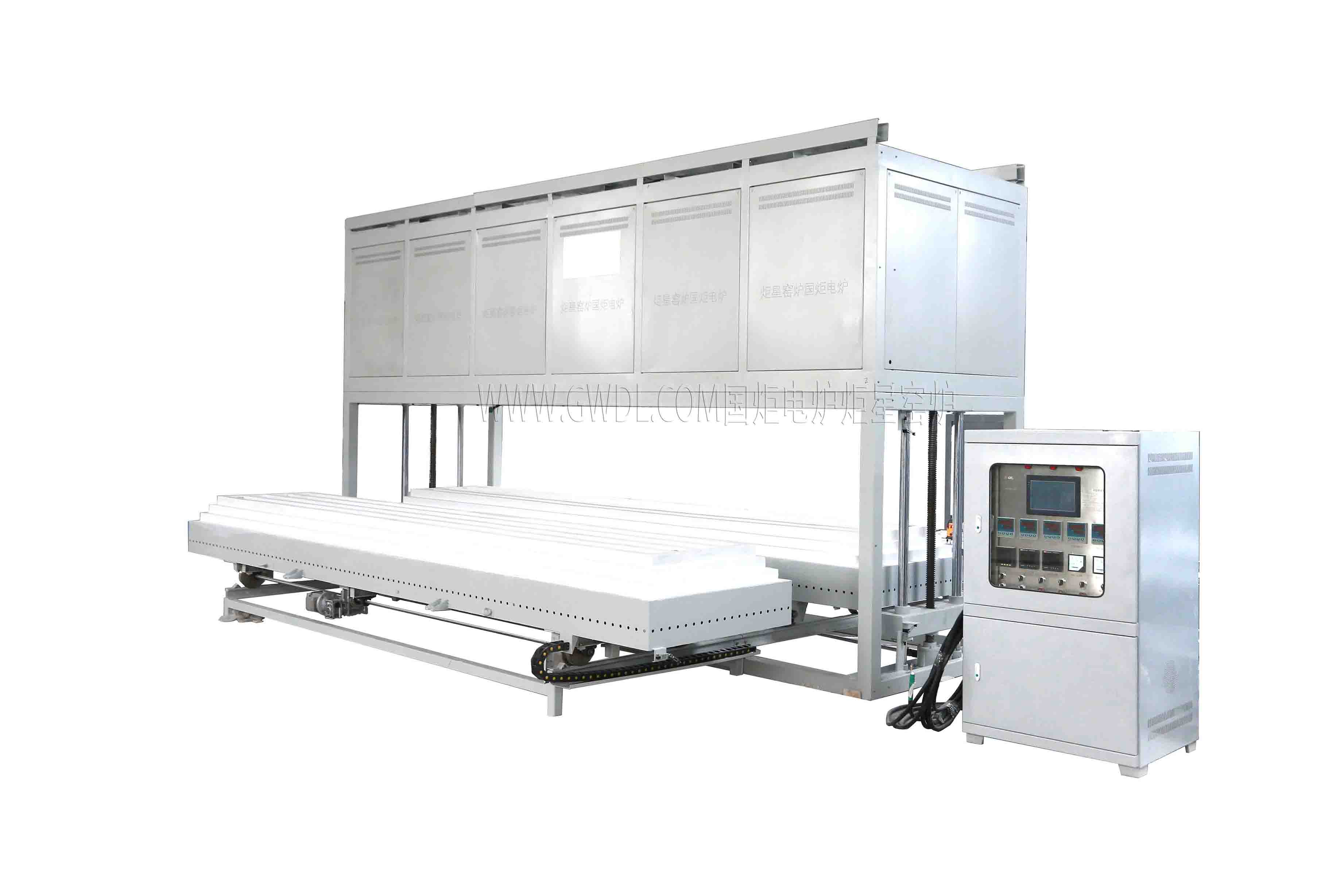

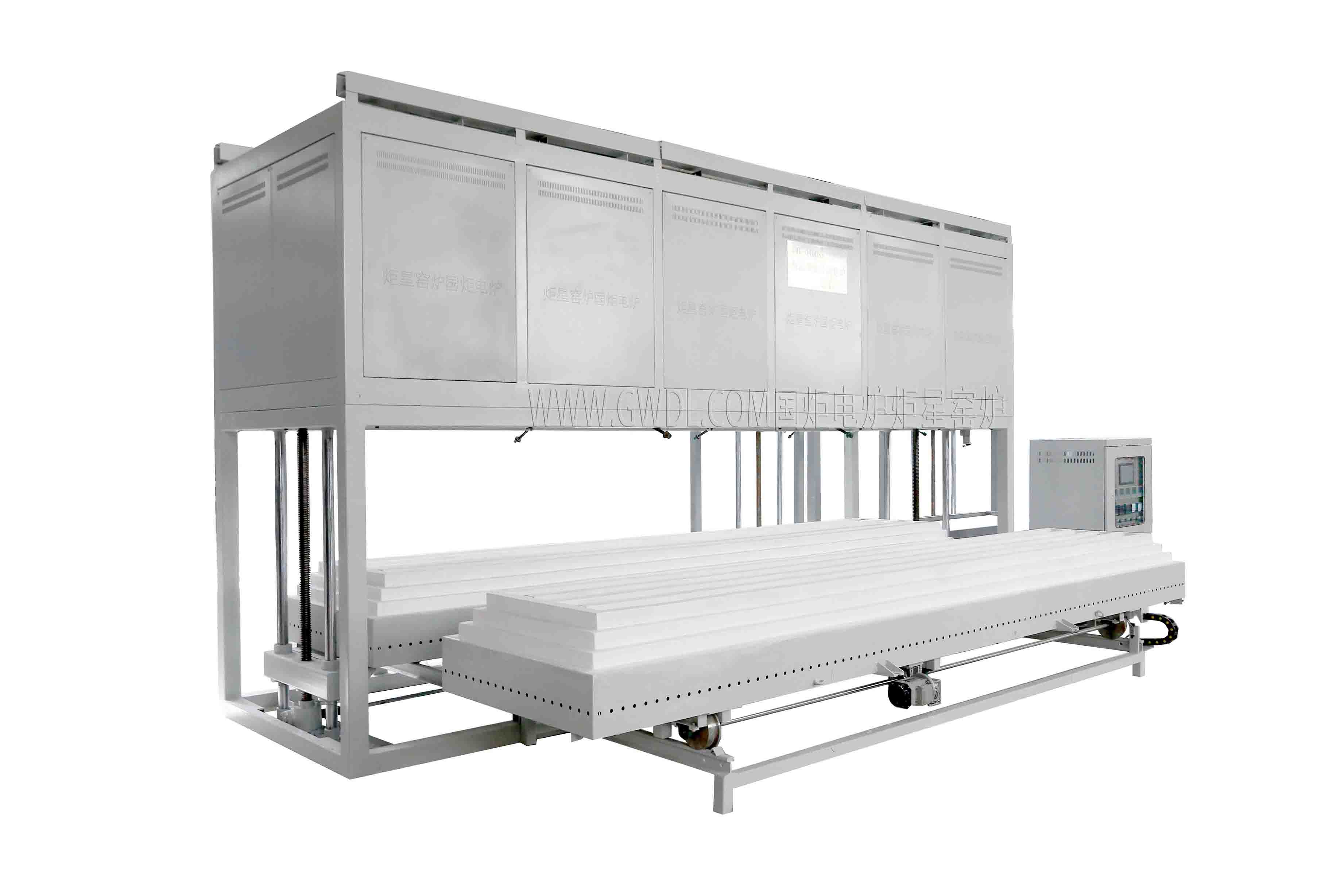

GWL-SS系列高温精密升降炉如图所示 ,集控制系统与炉膛为分体体设计,炉衬使用采用真空成型高纯氧化铝纤维聚轻板材料。

采用硅碳棒为加热元件;是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
控制面板配有触摸屏,智能温度调节仪,控制电源开关、主加热工作 /停止按钮,电压、电流表、计算机接口,以便随时观察本系统的工作状态,本产品采用可靠的集成化电路,工作环境好,抗干扰,最高温度时炉体外壳温度≤45℃大大提高了工作环境,微电脑程序控制,可编程序曲线,全自动升温/降温,运行中可以修改控温参数及程序,灵活方便、操作简单。

         类别

参数

1000-1700

型号

GWL-SS

装料台数量

两个可在高温下(500度以下)交替使用,提高了工作效率和节约能耗

电源AC

三相五线380V

最高使用温度

1450

可长期使用温度

1400

控制范围为

80至1650度

测温元件

铂铑S热电偶,测温范围0-1720度

发热元件装位置

四周及底部

控温精度

±1度(集成化电路控制,无超调现象)

炉温均匀性

±5度内(根据炉膛尺寸而定),检测方法采用进口测温环检测

控温点

此电炉采用4点控温,分布在炉膛左右两个,中间一个,底部1个

升温速率

升温速率可自由调节,调节范围:最快升温速率每分钟40度(40度/min)、最慢升温速率每小时1度(1度/h)

发热元件

U型等直径硅碳棒,硅碳棒是选用高纯度a-SiC为主要原料制成的非金属高温电热元件,它具有升温快、热效率高、寿命长、高温下不易变形,安装操作维修简便、温度可达1500度等特点,底部采用高温合金电阻丝(表面可达到1450度)

炉体

炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点,出口品质,镜面烤漆

炉体结构

电炉炉体采用了风冷双层炉体结构,有效的风冷导向隔板使炉壳整体冷风循环,最终冷却发热元件导电片后排出炉体,避免了发热元件导电片的高温氧化;保证了良好的工作环境

装料台进出方式

装料台与炉膛为分体设计,装料台进、出、升、降采用PLC控制,使用触摸屏集中控制操作。

装料台制动方式

装料台进、出、升、降采用光电隔离开关传感信号,由PLC处理,经触摸屏下达型号控制。

装料台进出

进出采用无极减速电机加丝杠和导向,速度可调。

装料台升降

装料台升降采用电动双丝杠升降,具备了手动无电下降机构(应急)

炉口与装料台耐材配合

炉口与装料台耐材配合采用台阶交叉封闭,耐材上下均有角度,装料台开启角度增大,随着装料台的关闭角度逐步缩小

装料台载重

1500KG(根据客户要求定制)

耐火材料

炉衬使用真空成型高纯氧化铝聚轻材料制作而成,取放物料易碰和载重位置(炉口、炉底)采用轻质空心球氧化铝板,使用温度高,蓄热量小,耐急热急冷、不裂缝、不掉渣、保温性能好(节能效果是老式电炉的80%以上)

保温材料

采用4层保温,分别为:硅酸铝棉、氧化铝纤维棉、氧化铝纤维板、氧化铝(多晶)纤维板,节能效果是老式电炉的80%以上。

炉体外壳温度

长期(20天)使用不停炉,外壳温度小于45度

保护

采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护

控制

采用闭环技术可控硅模块触发控制,移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;电流环为内环,电压环为外环,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。

显示参数

温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等

按钮

采用进口按钮使用寿命超过100000次,并且带LED指示灯。

多条曲线输入

30段程序控制功能,可以输入设定:一条曲线为30段,两条曲线14段/条,三条曲线9段/条,五条曲线5段/条;可同时输入多条曲线,使用时可任意调用。

通讯接口

电炉具备了RS485通讯接口,通讯距离可达1000米,可通过触摸屏集中控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等,可靠性高,便于掌握,计算机画面上的显示内容丰富,显示测量值、给定值、输出值、段时间、段号、升温曲线、功率百分比曲线,可通过计算机储存升温曲线、储存的升温曲线可任意调用、修改给定值及常用参数,历史曲线、历史报表记录时间间隔可筛选(1s-1h)可长期保存。

随机配件

发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据盘一张(软件、电子版说明书、视频教程)。

保修范围及期限

电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换)

客户可选配

1、 触摸屏控制温度控制器 点击查看

2、 多加一个装料台(合计两个装料台,可交替使用,增加效率,节约电费)

注意事项

1、 为两不影响电炉的使用寿命,我们建议最大升温速率和降温速率为10-20℃/min,(升温过快发热元件寿命会缩短)

2、 此电炉没用真空密封结构,所以不可通入易燃易爆气体

3、 此电炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补

4、 不建议通入腐蚀性气体,如果要通入强腐蚀性气体如S、Na等,请提前告知,我们将对炉膛进行特殊处理

5、 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离

6、 仪器应放置在空气流通,不潮湿的地方。

装箱清单

电炉一台,发热原件两支、棒具两套,坩埚钳一把,高温手套一副,DVD数据光盘一张,说明书一份,合格证一份,验收报告(出厂检测报告)一份,销售送货单一份。

发货事项

1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱包装

2、 国内免费送货上门(市区内免费送货)

3、 在电炉运输过程中出现的任何损坏有我方承担

4、 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。

选型说明

例如:需要1400度的升降炉,一个装料台,炉膛尺寸(深--高)mm1300×750×600。规格型号:GWL-1400SS-1/1300/750/600

项目名称

参数

尺寸

7TFT真彩色,

外形尺寸

206W*156H*50D(mm)

分辨率

800*480

背光

LED

功率

5W

重量

1Kg

语言

中文/英文 可随意切换

全屏显示及操作

仪表屏、光柱图、历史趋势、数据报表、报警信息、数据导出、工艺流程、系统管理等

控制对象

温度、装料台进出升降

控制电炉数量

10

温度控制

触摸屏+高精度集成模块

启动升温

触摸操作

暂定升温

触摸操作

停止升温

触摸操作

温度曲线编制

触摸操作,每条曲线30段,可储存多条

温度曲线储存数量

无限制(每条曲线可中/英文命名)

实时状态显示

运行曲线名称、运行段号、段时间、段运行时间、数字温度、实时曲线、功率输出百分百

选择段号启动(跨段启动)

触摸操作

曲线量程

可调

历史曲线(图文)

大约储存20个月

数据报表(EXCEL

大约储存20个月,多点同时显示(可插入优盘扩展)

历史曲线、报表记录(存盘)间隔时间

可调1-3600秒,多点同时显示(可插入优盘扩展)

报警指示

变色(红色)

报警信息语言

中文显示(报警时间及事件中文描述)

数据导出接口

USB(支持鼠标)

打印机接口

并口

操作触摸屏保护

带密码设置(其他人无密码,禁止操作)

通讯端口

RS485

密码

触摸屏的操作均可设密码,保证了参数、工艺的泄露,综合管理。

GWL-触摸屏集中控制介绍

名称

规格型号

炉膛尺寸mm(长宽高)

外形尺寸mm

电压ACV

设计功率kw

重量kg


高温精密升降炉

GWL-1400SS2500/800/800

2500×800×800

B=3500, F=1800

A=3300, J=2000

380

240

5200

GWL-1400SS5000/800/800

5000×800×800

B=6000, F=1800

A=3300, J=2000

380

350

9000

注:

1、 特殊型号炉膛尺寸可根据客户要求定做(周期17-30天交货)!

2、 外形尺寸单位:毫米(mm),所标尺寸为参照数字,以实际出厂是尺寸为准!
